振动台，XYZ三轴振动台，小型振动试验台

2.产品型号

                     QZ-50XPTW

3.产品功能

电磁振动台广泛适用于国防、航空、通讯、电子、汽车、家电、等行业。该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。正弦波、调频、扫频、可程式、倍频、对数、时间控制。

4.控制支持

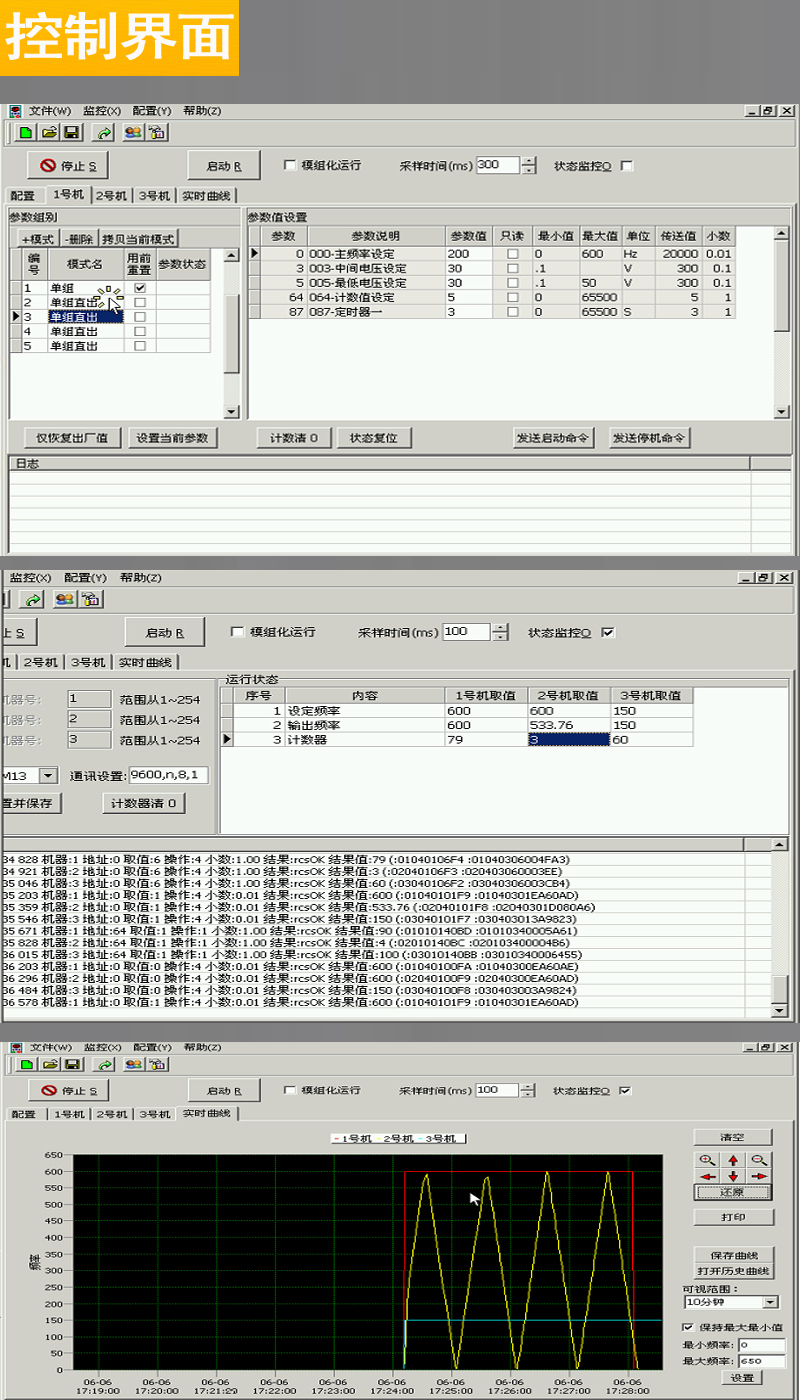

4.1含电脑/打印(控制/储存/记录/打印)（485通讯接口:可接电脑控制）

4.2可看出波形/频率/时间可输入对方与本司资料

4.3调频/扫频/可程式/倍频/对数,可设定无限组自动振动

4.4模组试验:可设定无限组自动振动:(调频/扫频/可程式/倍频/对数)各种振动可彼此组合模组试验。

4.5可做跳跃频率/由定振幅转定加速度/由定加速度转定振幅)

4.6研究部或单位可同时几种模组试验组合/自动时间/可重覆

5.工作原理

正弦波、调频、扫频、可程式、倍频、对数、时间控制。

特点：可以6个方向同时运行，并且可以设定不同频率值

调频: [第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

扫频: [第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

对数: [第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

可程试[第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

倍频: [第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

6.符合标准

①符合各国家标準--[第Ⅰ及种类A/20OHZ内].[第Ⅱ及种类B/50OHZ内].[第Ⅲ及种类C/200OHZ内]-正弦波(半波或全波)试验条件

 ---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

②符合各检验法标準[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]-正弦波(半波或全波)试验条件

---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

③符合各商业标準-[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ与3000HZ内]---随机振动:功率频谱密度试验条件

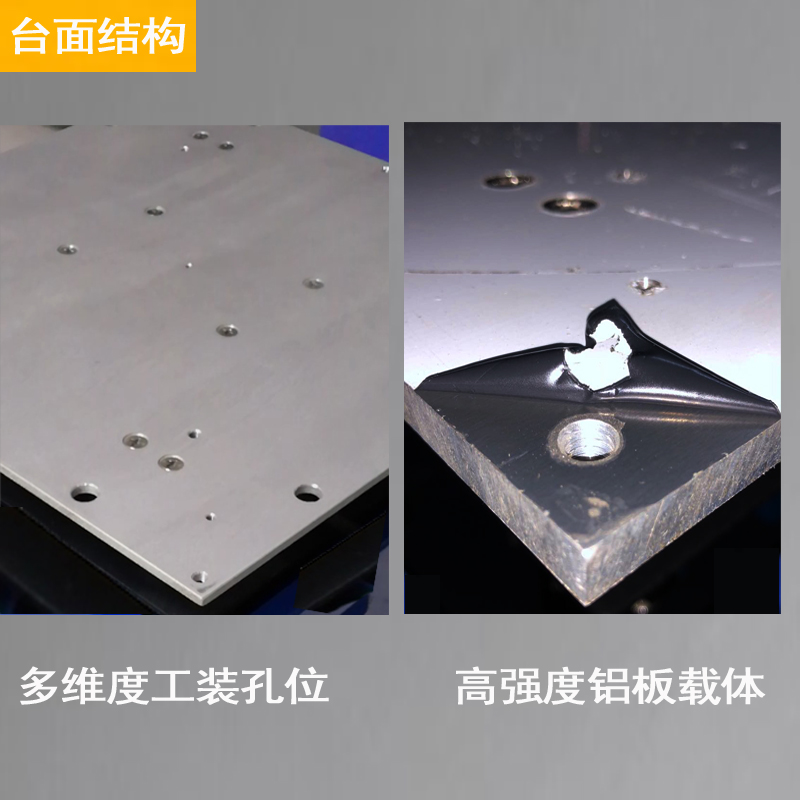

7.台面图

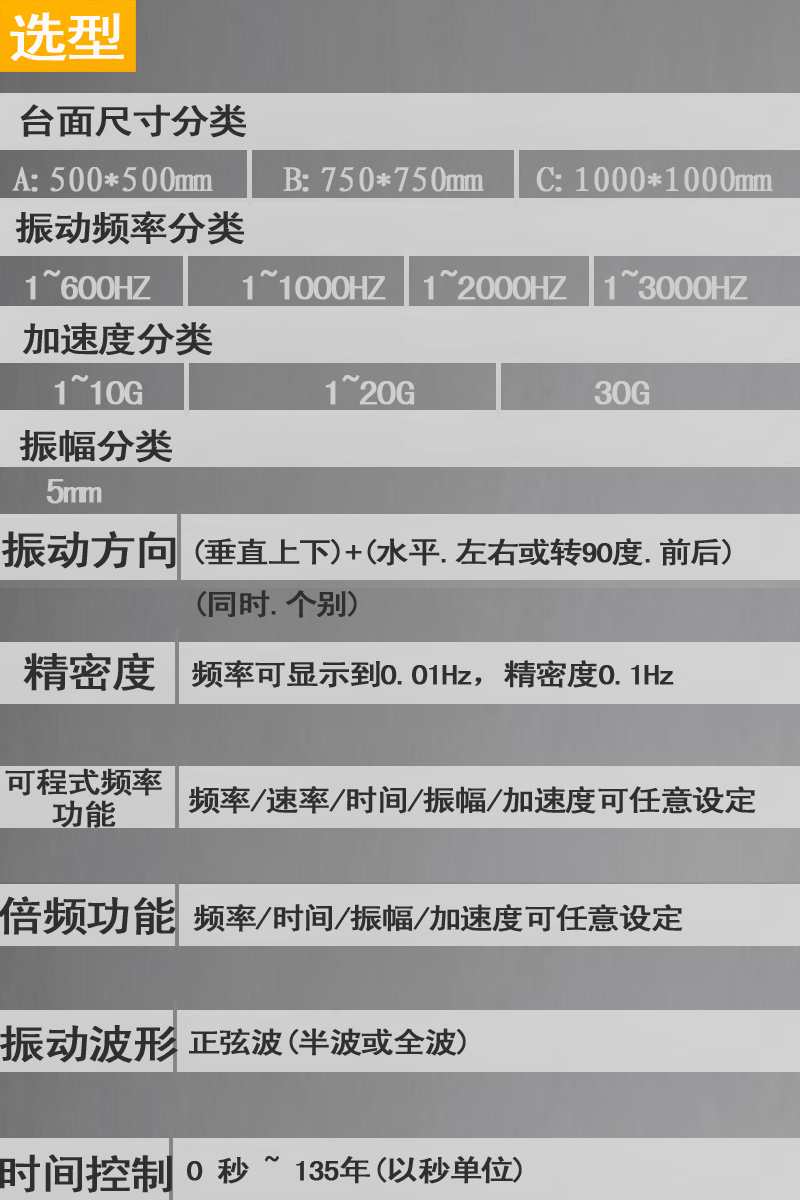

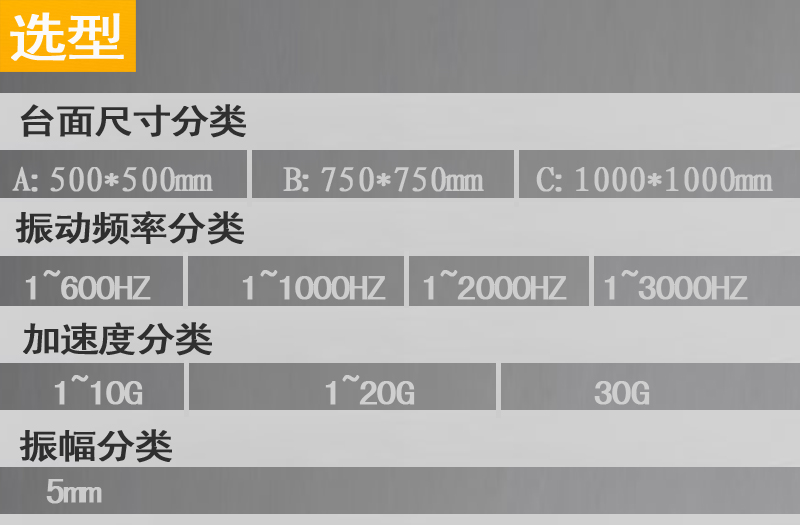

8.规格与参数

最大试验负载（kg）

100kg

   振动方向

正弦波.随机波

同一台面三轴六度空间(垂直+水平+前后)

   台面尺寸（mm）

台体:50*50CM

9.工作方式

振幅

振幅:0~5.2mm

扫频

0.5~3000HZ可调 (可显示到0.01Hz) （实现真正的扫频）真正的扫频

实现功能

（开环的、不带回路，曲线图显示时间和频率 ）

最大加速度

（0~20g) (约200m/s2)

正弦波激振力

[2000kgf]      [■F:为100kg*20g=2000kgf  [推力F=重量*加速度)]

精密度

频率可显示到0.01Hz，精密度0.1Hz

可程式频率功能

频率/速率/时间/振幅/加速度可任意设定

  倍频功能（0.01Hz）

频率/时间/振幅/加速度可任意设定

  对数功能（0.01Hz)

频率/时间/振幅/加速度可任意设定

振动波形

■振动台控制分析系统六度空间一体机[隨机.正弦][同一台面三轴(同时.个别.连续)振动]正弦波-可选擇(半波或全波)

时间控制

任何时间可设(秒为单位)

Y轴/上下--任何时间可设(秒为单位)

X轴/左右--任何时间可设(秒为单位)

Z轴/(（物品转90℃）即是Z轴前后)--任何时间可设(秒为单位)

①执行时间(以秒为单位):0~65500秒(约18时)

②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)

10.总重量

约215kg

11.总功率

3.3 Kw  电源电压（V）：220V  50HZ

13.使用条件              由用户保证下列各项条件

14.安装场地

地面平整，通风良好

设备周围无强烈振动

设备周围无强电磁场影响

设备周围无易燃、易爆、腐蚀性物质和粉尘

地面承重400KG以上

15.赠送工具

1、夾具治具：■螺杆M8*65cm*4  ■铝压条2.5*50cm*4

2、绑带治具：■[短.长]皮带各*2

16.主要配置清单

名称

材质

控制箱

口数位式面板

主控变频电路

1.5KW-2.2kw

振动台面（100*100CM）

7075-T6(超硬航空合金铝板）

激振器（中心轴）

Z11矽纲[日本Z11矽钢片]/)/200级铜线[漆包铜线/高温200度

弹簧钢片

弹簧钢片SK7

电线电缆

径纯铜线[1.5mm平米]耐250度

专用显示器.鼠键

16寸电脑显示器

赠送工具

夹具.膨胀螺丝.螺杆M8*65cm*4  铝压条2.5*50cm*4、绑带[短.长]皮带各*2
